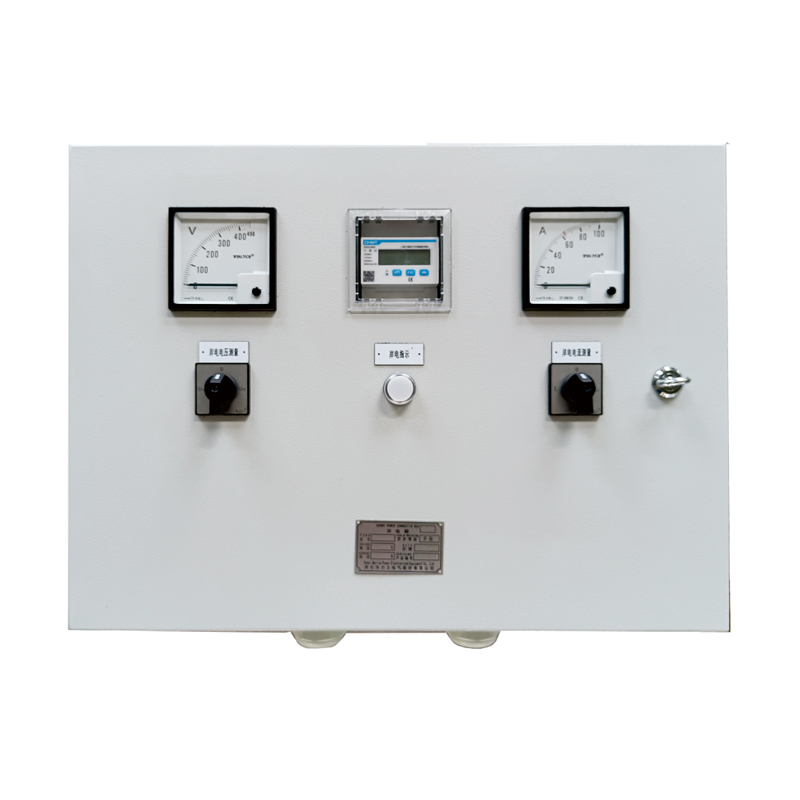

Измерительный ящик
Распределительный щит представляет собой коробчатую конструкцию с дверцей, расположенной спереди панели, и зоной обслуживания, расположенной спереди.
Описание
маркер
Система распределения электроэнергии
1.Конструкция и внешний вид
(1) Состав: Настенный распределительный щит.
(2) Распределительный щит представляет собой коробчатую конструкцию с дверцей, расположенной спереди панели, и зоной обслуживания, расположенной спереди.
(3) Верхняя часть имеет степень защиты IP30 и оснащена подвесными уголками с обеих сторон для удобства настенного монтажа.
(4) Входные и выходные клеммы имеют постоянную маркировку, что обеспечивает удобство подключения и обслуживания.
(5) Паспортная табличка: изготовлена из огнестойкого материала с черными символами на белом фоне и красными символами на белом фоне для аварийного использования.
2. Безопасная эксплуатация
(1) Контрольно-измерительное оборудование
Прибор: В контрольно-измерительном приборе используется морской измеритель серии F72, точность которого не должна быть ниже уровня 1,5.
3. Технические требования к внутренней проводке распределительного щита
(1) Оборудование, как правило, должно быть изготовлено из прочных, огнестойких и влагостойких материалов. Характеристики материала не должны ухудшаться в условиях судна. Помимо высокой коррозионной стойкости самих металлических деталей, они должны иметь надежный защитный слой.
(2) Токопроводящие части оборудования, как правило, изготавливаются из меди или медных сплавов, а их контактные части обладают хорошей проводимостью.
(3) Если не приняты специальные меры, изоляционные материалы и изоляционные катушки должны быть влагостойкими, устойчивыми к соляному туману и масляному туману.
(4) Изоляционные материалы помещений, такие как опоры сборных шин, должны обладать достаточным сопротивлением утечке тока, измеренным в соответствии со стандартом GB4207-48 «Определение сравнительного индекса трекингостойкости и индекса трекингостойкости твердых изоляционных материалов во влажных и жарких условиях». Сравнительный индекс трекингостойкости материала должен быть не менее 175 В.
(5) Всё оборудование с внутренней проводкой должно сопровождаться принципиальной схемой или линией электропроводки с номерами проводов. Клеммы электропроводки оборудования должны иметь прочную маркировку или символ, соответствующий чертежу. Компоненты внутри оборудования должны быть маркированы кодом компонента, соответствующим чертежу.
Прочие функции
(1) Приборы, переключатели, индикаторные лампы, кнопки, рукоятки управления и предохранители должны быть оснащены прочными табличками с указанием их назначения и рабочего положения. На табличках автоматических выключателей и предохранителей должны быть выгравированы значения уставок защиты от перегрузки.
(2) Вольтметры в распределительном щите, катушки напряжения измерительных приборов, индикаторы заземления, индикаторные лампы и их соединительные провода должны быть защищены предохранителями.
Основные функции
(1) Измерение напряжения береговой сети
(2) Измерение тока береговой сети
(3) Учёт электроэнергии береговой сети
