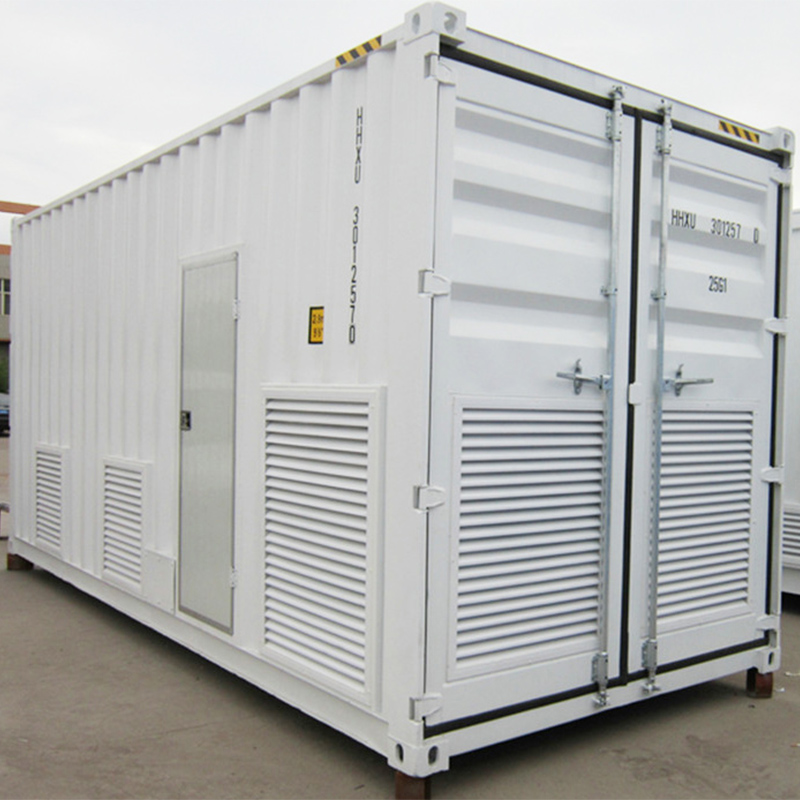

Ящичная трансформаторная подстанция
Стандартная блочная подстанция обычно состоит из трёх основных компонентов (или отсеков), которые физически и электрически изолированы друг от друга для обеспечения безопасности и удобства обслуживания.
Описание
маркер
Основные структурные компоненты
Стандартная блочная подстанция обычно состоит из трёх основных компонентов (или отсеков), которые физически и электрически изолированы друг от друга для обеспечения безопасности и удобства обслуживания.
Мониторинг температуры трансформатора, состояния нагрузки, состояния контроля доступа, сигнализации о неисправностях и других функций обеспечивает интеллектуальное управление без участия оператора.
Основные характеристики и преимущества
1.Интеграция и модульность: Предварительно собранная и настроенная на заводе подстанция поставляется на объект как единое целое, что значительно сокращает трудозатраты и время, необходимое для монтажа и ввода в эксплуатацию на месте.
2.Низкие инвестиции и компактность: По сравнению с традиционными гражданскими подстанциями, это значительно сокращает объём инженерных работ и занимаемую площадь, что приводит к снижению общих затрат. Подстанция особенно подходит для использования в городах с ограниченными земельными ресурсами.
3.Быстрое развертывание и гибкость: Цикл строительства чрезвычайно короткий. Достаточно просто заложить фундамент, установить подстанциюна место и подключить кабели, прежде чем она будет готова к эксплуатации. При необходимости его можно перемещать и использовать повторно целиком.
4.Безопасный, надежный и привлекательный внешний вид: Полностью закрытый металлический корпус обеспечивает высокий уровень защиты (обычно IP33 или выше), защищая от пыли, влаги и мелких животных. Внешний вид может быть спроектирован так, чтобы гармонично вписаться в окружающую среду (например, имитируя зелень или архитектуру), что снижает визуальное загрязнение.
5.Передовые технологии и интеллектуальность: Подстанция может быть оснащена усовершенствованной системой мониторинга для реализации четырех удаленных функций (телеметрия, телесигнализация, дистанционное управление и дистанционное регулирование), отвечающих требованиям интеллектуальных сетей.
Сферы применения
Модельные подстанции имеют широкий спектр применения, охватывая практически все сценарии, требующие временного или постоянного распределения электроэнергии:
Городское электроснабжение общего пользования: распределение электроэнергии для жилых районов, торговых центров, улиц и парков.
Промышленные и горнодобывающие предприятия: временное или централизованное распределение электроэнергии для нефтяных месторождений, шахт, строительных площадок и крупных заводов.
Инфраструктура: электроснабжение автомагистралей, железных дорог, туннелей, аэропортов и доков.
Новая энергетика: повышение напряжения и узлы подключения к сети для фотоэлектрических и ветряных электростанций.
Временное электроснабжение: временные потребности в электроэнергии для строительства, проведения масштабных мероприятий и ликвидации последствий стихийных бедствий.
Недостатки и замечания
1.Ограничение мощности: из-за объёма корпуса мощность одного трансформатора, как правило, ограничена определённым пределом (обычно не более 1250 кВА; для большей мощности требуются специальные конструкции или несколько трансформаторов).
2.Теплоотдача: из-за плотной компоновки оборудования теплоотдача в трансформаторном помещении, в частности, требует тщательного проектирования (использование принудительной вентиляции, радиаторов и т. д.).
3.Пространство для осмотра и обслуживания: внутреннее пространство относительно компактно, что предъявляет определённые требования к работе персонала, осуществляющего осмотр и обслуживание.
4.Проблемы с шумом: Трансформаторы создают шум во время работы, поэтому при установке вблизи жилых районов следует предусмотреть меры по снижению шума.
